안전밸브 차단밸브 설치 조건
안전밸브 설치는 산업 및 시설물에서 중요한 역할을 하는 중요한 단계 중 하나입니다. 안전밸브는 시스템 내부의 압력을 조절하고 유체의 흐름을 제어함으로써 잠재적인 위험 상황을 방지하거나 관리하는 역할을 합니다.
이러한 안전밸브 설치 과정에서 차단밸브 설치할 수 있는 조건에 대해 알아보겠습니다.
▒ 안전밸브 차단밸브 설치 조건
안전밸브 차단밸브 설치조건은 안전밸브 등의 배출용량 산정 및 설치 등에 관한 기술지침의 7.3 항목에 잘 명시되어 있습니다.
7.3 차단밸브 설치
다음 각 호에서 규정한 경우에 한하여 안전밸브 등의 전․후단에 차단밸브 설치가 가능하며, 열림과 담힘 상태 표시와 (7)항부터 (10)항까지의 밸브 관리기준을 준수하여야 합니다.
(1) 인접한 용기 등에 안전밸브 등이 이중으로 설치되어 있는 경우(<그림 6> 참조)
단, 두 안전밸브 사이 연결배관에 차단밸브가 없어야 하며, 안전밸브 배출용량이 두 인접설비의 배출용량을 충족하는 경우

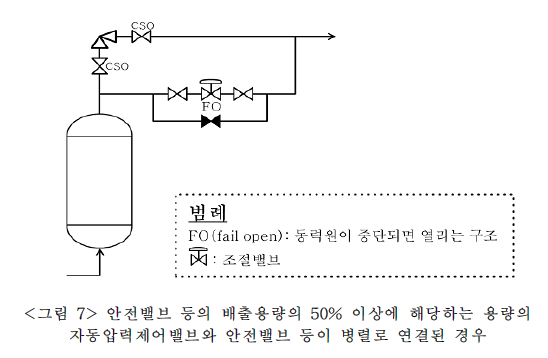

(2) 안전밸브 등의 배출용량의 50% 이상에 해당하는 용량의 자동압력제어밸브 (단, 구동용 동력의 공급 차단시 열리는 구조인 것에 한함)와 안전밸브 등이 병렬로 연결된 경우(<그림 7> 참조)

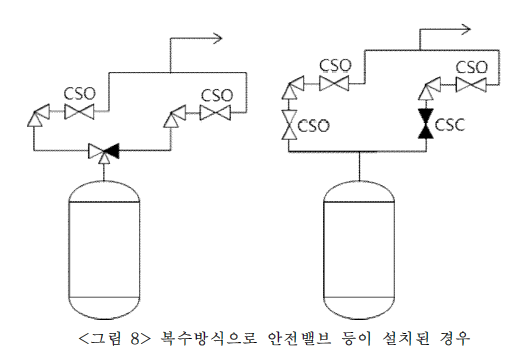

(3) 복수방식으로 안전밸브 등이 설치된 경우(<그림 8> 참조)
(4) 예비용 용기 등이 설치되고 각각의 용기에 안전밸브 등이 설치된 경우(<그림 9>참조)

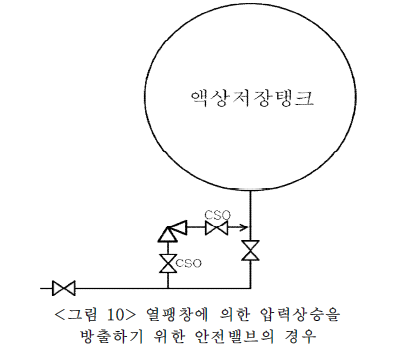

(5) 열팽창에 의한 압력상승을 방출하기 위한 안전밸브의 경우(<그림 10> 참조)

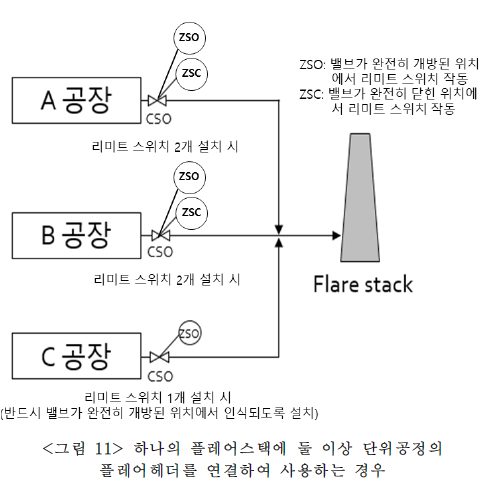

(6) 하나의 플레어스택(Flare stack)에 둘 이상 단위공정의 플레어헤더(Flare header)를 연결하여 사용하는 경우로서 각각의 단위공정 플레어헤더에 설치된 차단밸브의 열림·닫힘 상태를 중앙제어실에서 알 수 있도록 조치한 경우(<그림 11> 참조)
(7) 안전밸브 등 전․후단에 차단밸브를 설치하는 경우에는 유지보수 수행 전 안전한 감압(진공) 및 안전밸브 등과 토출 측 차단밸브 사이 압력형성을 방지할 수 있도록 안전밸브 등과 차단밸브 사이에 압력을 방출할 수 있는 밸브(Bleed valve)를 설치 하여야 하며, 전․후단 차단밸브의 개방 및 폐쇄 순서 등 적절한 절차를 마련하여야 한다.
(8) (3)항 안전밸브 등의 전․후단에 차단밸브를 복수 설치하는 경우에는 일반적으로 예비상태 안전밸브의 전단은 차단, 후단은 개방한다. 단, 토출 측이 유체노출로 손상우려가 있으면 예비상태 안전밸브의 후단 차단밸브는 닫아야 하며, 차단이 곤란 한 경우 퍼지 또는 파열판을 설치할 수 있다.
(9) (3) 항의 3방향 밸브를 설치한 경우에는 방향전환에 따른 토출 측 차단밸브로 인해격리가 발생되지 않도록 하고 활성화된 안전밸브 등이 확인 가능하여야 한다.
(10) 안전밸브 전․후단에 설치된 차단밸브는 적절한 위치에서 잠금 상태로 유지되도록 권한을 갖은 사람만 해지할 수 있도록 자물쇠형 또는 이에 준하는 밸브, 비점화 재질 등으로 잠금 조치하여 적절하게 관리되어야 한다.
안전밸브 설치시 차단밸브 설치조건을 알아보았습니다. 안전밸브 설치에 있어서 차단밸브의 설치 시 적절한 경우를 잘 확인하여 공정의 안전성을 확보하는 중요한 요소입니다. 따라서 공정의 운전조건, 설치 환경, 관련 규정 준수 등을 고려하여 차단밸브를 설치 및 유지 보수한다면 안전한 공정 관리가 될 것입니다.
