파열판(rupture disc)은 공정 시스템에서 정해진 압력을 초과하게 되면 자동으로 파열하여 압력을 제어하는 장치다.



목차
1. 파열판 설치 목적
2. 파열판 설치 기준





✔️ 파열판 설치 목적

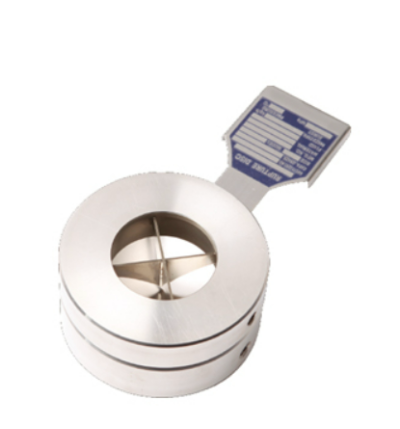

파열판 및 홀더



• 안전 장치

파열판은 공정 시스템 내의 과도한 압력을 제어하여 시스템의 안전성을 보장하며, 정상적인 운전에서는 파열판은 사용되지 않지만, 예기치 않은 압력 증가로 인해 시스템이 위험에 노출될 경우, 파열판은 파열하여 압력을 해제하고 시스템을 보호

• 장비 보호

파열판의 설치는 공정 시스템 내의 특정 장비들을 과도한 압력으로부터 보호하는 역할을 하며 파열판이 파열되어 압력이 해제되면, 파열판 앞의 장비들은 과도한 압력으로부터 영향을 받지 않음

• 시스템 안정성

파열판은 시스템의 안정성과 지속적인 운영을 보장하기 위해 설치되고 압력이 너무 높아지면 파열판이 파열되어 시스템을 안정화

• 비상 상황 대응

파열판은 비상 상황에서 시스템을 보호하는 역할을 하며, 정전, 고장 또는 기타 예기치 않은 사고로 인해 압력이 급격하게 상승하는 경우에도 사용

• 프로세스 제어

파열판은 공정 시스템에서 일시적으로 발생하는 과도한 압력을 자동으로 제어하여 공정의 안정성을 유지하고 운영을 최적화


파열판은 안전장치로서 산업 분야의 다양한 시스템에서 사용되며, 고압 가스, 액체, 화학 물질 등 다양한 환경에서 적용될 수 있으며, 이러한 장치는 시스템의 안정성과 작동 효율성을 향상하고, 잠재적인 위험으로부터 장비와 작업자를 보호한다.

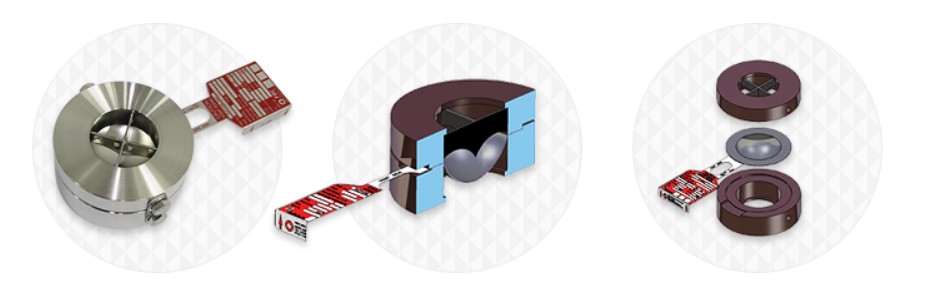

럽쳐디스크 (출처:팝디스크)









✔️ 파열판의 설치 기준



파열판을 설치하여야 하는 기준은 다음과 같다.

✔ 반응폭주 등 급격한 압력상승의 우려가 있는 경우.
✔ 독성물질의 누출로 인하여 주위 작업환경을 오염시킬 우려가 있는 경우. 다만, 안전밸브를 설치하고 후단에 배출물질을 처리할 수 있는 설비가 설치된 경우는 파열판을 설치하지 아니할 수 있다.
✔ 운전 중 안전밸브에 이상물질이 누적되어 안전밸브의 기능을 저하시킬 우려가 있는 경우(이 경우는 보호기기의 노즐에 파열판을 설치하여야 함)
✔ 유체의 부식성이 강하여 안전밸브 재질의 선정에 문제가 있는 경우.



반응기, 저장탱크 등과 같이 대량의 독성물질이 지속적으로 외부로 유출될 수 있는 구조로 된 경우에는 파열판과 안전밸브를 직렬로 설치하고, 파열판과 안전밸브 사이에는 누출을 탐지할 수 있는 압력지시계 또는 경보장치를 설치하여야 하며, 세부적인 사항은 별도의 관련 기술지침을 따른다.
