안전밸브 설치대상 및 설치기준

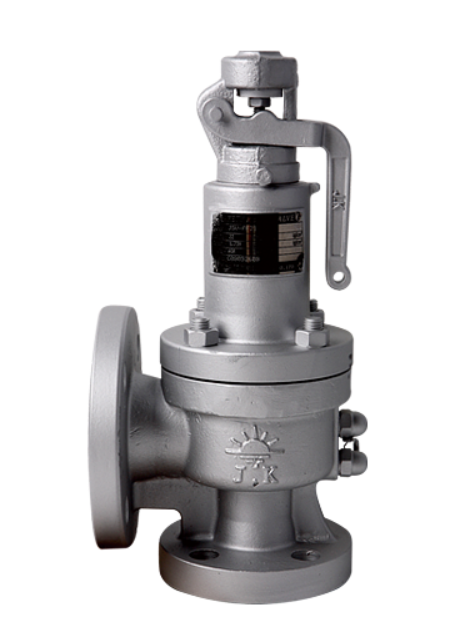

안전밸브란(Safety Valve)







밸브 입구쪽의 압력이 설정압력에 도달하면 자동적으로 스프링이 작동하면서 유체가 분출되고 일정압력 이하가 되면 정상 상태로 복원되는 밸브를 말한다.


---


그렇다면 안전밸브를 왜 설치해야할까


안전밸브는 다양한 시스템에서 사용되는 중요한 기기로서, 주로 다음과 같은 이유로 설치해야 한다.


•

  1. 안전한 운영 보장: 안전밸브는 시스템 내부의 압력, 온도, 유체 유량 등을 감지하여 위험한 상태가 발생할 경우 시스템을 자동으로 차단하거나 조절하여 안전한 운영을 보장한다. 이를 통해 시스템의 과부하, 고온, 고압 등으로 인한 사고를 방지하고 시스템의 수명을 연장시킬 수 있다.
•
  2. 사고 및 재난 예방: 일부 시스템에서는 과도한 압력이나 유량으로 인해 파열할 수 있는 위험이 있다. 이런 상황에서 안전밸브가 작동하여 시스템을 자동으로 차단하면 파열로 인한 사고 및 재난을 예방할 수 있다.
•
  3. 비상 상황 대응: 시스템 내부에서 갑작스러운 문제가 발생할 경우, 안전밸브를 통해 긴급 차단이 가능하다. 예를 들어, 가스 누출이나 파이프 파열과 같은 상황에서 안전밸브는 시스템을 차단하여 더 큰 문제가 발생하는 것을 방지한다.
•
  4. 시스템 유지보수 및 점검 용이성: 안전밸브는 시스템의 유지보수 및 점검 작업을 용이하게 만든다. 시스템 정지 없이도 안전밸브를 통해 특정 부분만 차단하거나 유량을 조절할 수 있어 작업 효율성이 증가한다.
•
  5. 환경 보호: 안전밸브는 유체 유량을 제어함으로써 환경 보호에 기여할 수 있다. 유체 유출이나 누출을 방지하여 환경 오염을 최소화하고 지속 가능한 운영에 기여한다.
•
  6. 법적 규정 준수: 일부 산업이나 시설에서는 안전 및 환경 보호와 관련하여 정부의 규정을 준수해야 한다. 안전밸브의 설치와 유지관리는 이러한 규정을 준수한다.





요약하자면, 안전밸브는 시스템의 안전과 보호를 위해 필수적인 장치로, 사고 예방과 긴급 상황 대응을 위한 중요한 역할을 하는 있는것이다.


---



본론으로 들어가서

안전밸브 등의 설치대상 및 설치기준에 대해서 알아보자.


# 설치대상



(1) 안전밸브 등(안전밸브, 파열판 등 압력방출장치를 말한다)을 설치하여야 할 대상은 다음과 같다.


• (가) 압력용기(다만, 안지름이 150 mm 이하인 압력용기는 제외한다. 관형 열교환기는 관(Tube)의 파열로 인한 압력상승이 동체의 설계압력 또는 최고허용압력을초과할 우려가 있는 경우에 한한다)
• (나) 정변위(Positive displacement) 압축기(다만, 다단 압축기인 경우에는 압축기의각단에 설치한다)
• (다) 정변위 펌프(토출측의 막힘으로 인한 압력상승이 관련기기의 설계 압력을 구조적으로 초과할 수 있도록 제작된 펌프류에 한한다)
• (라) 배관(배관내의 액체가 2개 밸브 등에 의해 차단되어 대기온도에서 액체의 열팽창에 의하여 구조적으로 배관 파열이 우려되는 배관에 한한다)
• (마) 기타 이상화학 반응, 밸브의 막힘 등의 이상상태로 인한 압력상승으로 당해 설비의 설계압력을 구조적으로 초과할 우려가 있는 용기 등에 설치한다.



(2)   (1)의 규정에 의한 적용대상 용기 등을 연결하는 배관 사이에 체크밸브, 자동제어 밸브, 수동제어밸브 등과 같은 차단밸브가 없는 경우에는 하나의 용기 등으로 간주하여 안전밸브 등을 설치할 수 있다.


(3) 안전밸브 등은 <부록 1> “안전밸브 등의 선정 흐름도”를 참조하여 선정한다.




KOSHA GUIDE D - 18 - 2020 안전밸브 등의 배출용량 산정 및 설치 등에 관한 기술지침 참고할 것
